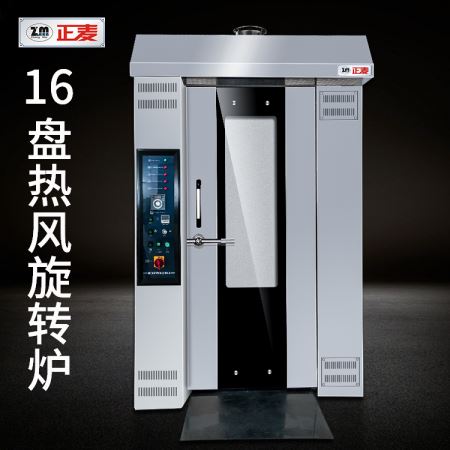

旋转炉原理及运用

文章作者: 文章来源: 日期:2020/6/18 10:06:51 浏览

原理:旋转炉体采用齿轮传动结构,炉体底部中心位置焊接有法兰盘 ,法兰盘与旋转轴上的法兰由螺栓连接,旋转轴通过上下轴承安装在中心机座上,构成炉体的旋转中心;电机、减速器、齿轮传动构成炉体旋转的动力源,当电机开启时通过减速器按一定的转速比传递给传动轴,传递轴上端安装有齿轮,齿轮直接与炉壳底端的销齿轮构成齿轮传动,当动力源带动齿轮旋转时,炉壳以底部中心位机座为旋转轴旋转 ,此时,支撑炉壳底面的导向轮为滑轮使炉壳受较小的力矩而旋转。通过对各传动段设计一定的传动比保证炉壳以一定的转速旋转,同时 ,通过变频器调节 电机选择所需的转速。


电力型:电压:380 重量:1600kg 功率:39.2kw 能耗:恒温平均~39.2kw /h

柴油型:电压:380 重量:1600kg 功率:3.2kw 能耗:恒温平均~1.8kg/h 即2升/h

燃气型:电压:380 重量:1600kg 功率3.2kw 能耗:液化石油气~2kg/h 天然气~5.7m/h 压力 :2200-3200pa


电力型:电压:380v 重量:2200kg 功率:48.2kw 能耗:恒温平均~33kw/h

柴油型:电压:380v 重量:2200kg 功率:3.2kw 能耗:恒温平均~2.5kg/h即2.8升/h

燃气型:电压:380v 重量:2200kg 功率:3.2kw 能耗:液化天然气~3.2kg/h 天然气~7.5-8m/h 压力1800-2000pa


电力型:电压:380v 重量:3200kg 功率:77.5kw 能耗:恒温平均~50度/h

柴油型:电压380v 重量:3200kg 功率:5.5kw 能耗:恒温平均~3kg/h 即4升/h

燃气型:电压:380v 重量:3200kg 功率:5.5kw 能耗:液化石油气~4.2kg/h 天然气~9~10m/h

压力1800-2000pa


旋转炉保养与维护

一、日保养内容:

1.等炉子完全冷却后,用温水配厨房清洁剂来清洁炉子内部,玻璃及外表。在擦拭过程中,不得

用炉子清洁剂或任何含有酸性及漂白剂的物质,也绝对禁止用钢丝绒或金属刷,应该用软布配清

洁的温水,而且要保持布的湿润,不要湿到滴水即可,用同样的方法清洁各类台车。

2.对于使用油炉的客户,在每天使用前需要查看油箱内柴油的贮量,以确保机器在使用中不至于

断油,在每天工作完毕后用清洁剂和软布擦拭油箱外部,及关闭油阀。

二、每月保养

1.清洁水管滤芯,把滤芯拆下后用水清洗干净再装回,然后打开水源检查是否有漏水现象

2.用黄油润滑台车主轴轴承及台车脚轮座,如发现有损坏应立即更换

3.检查链条张力,以手推链条直线中段可调动距离为10mm为基数来进行调节,并给链条涂上润滑

4.用黄油润滑大门上下轴及门锁机件,以确保大门开关自如并无异响或不便

5.打开维修门(对使用油炉的客户),清扫燃烧机周围的粉尘与垃圾,并用湿布擦拭地面板材,

再者拆下油箱上下小滤清器的芯子,对其及内腔用高压空气进行喷洗。

三、每季度保养内容:

1.用软毛刷及吸尘器清洁所有的电器元件及接线端子和电机外壳,循环风扇和排气扇叶片

2.检查并测试控制系统,测试温度保证能正常关闭,测试温控器及热保护器工作是否正常。

3.检查门封条是否完好,如有损坏则必须更换,以确保其保温效果

4.如炉内水管产生堵塞,则必须拆下水管、右侧内板、蒸汽管进行全面清洗,必要时更换水管及

蒸汽管

5.检查日光灯管有无损坏

6.(对使用油炉的客户)应每一季度对燃烧机做一次全面检查,以便及时发现问题,消除隐患,

把燃烧机调试到适合的工作状态,并去除燃烧机上的积炭

四、年度保养

除坚持以上条款外,每年还有进行一次全面的保养

1.使用电炉的客户,每年由专业人员对转炉的各类电机做一次全面检查,以便及时发现问题,以

及对电热管做一次测试,看是否有电热管损坏,以确保整个转炉的升温良好

2.使用油炉或气炉的客户,每年必须由专业人员对转炉的各类电机做一次全面的检查,以便及时

发现问题,以及整个热交换器做一次全面清洗。方法为:把燃烧机拆除,使用高压空气对热交换

器内部喷射,使依附在板材上的积炭与板材分离并被吹出热交换室,以保证热交头暴内部的清洁。
