正麦热风旋转炉32盘

文章作者: 文章来源: 日期:2021/6/29 8:25:47 浏览

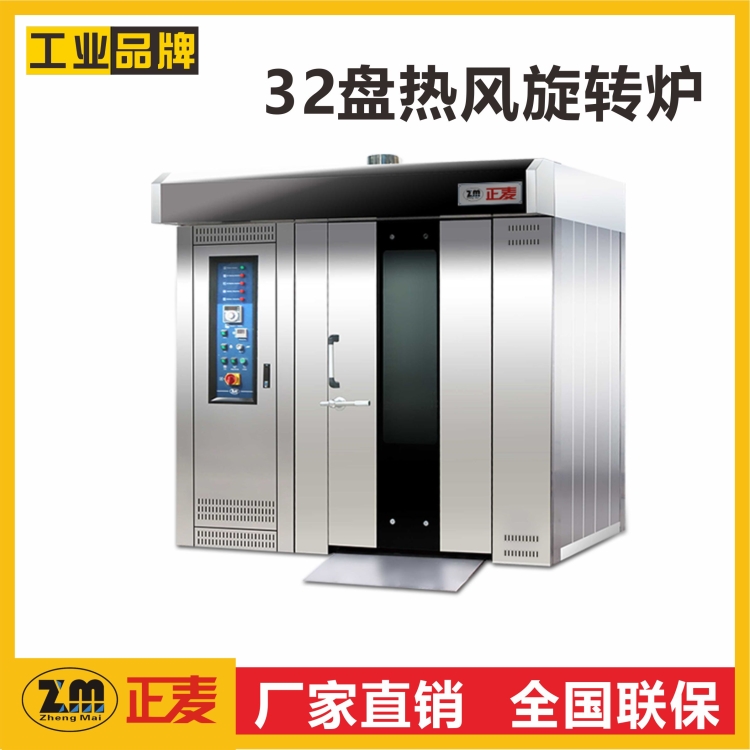

正麦热风旋转炉32盘


热风旋转炉又称旋转式热风烤炉,是指一种利用多种不同的能源加热燃烧室,通过热交换器和风机将热风送进炉膛,进而对炉内物品进行烘烤设备。

旋转炉加热能源有电力型、柴油型和燃气型三种,另外还有油电混合型和燃煤型等。按产量的大小分有16盘、32盘、64盘.

可以整机装运或散货发送并上门现场安装。


旋转炉工作原理

旋转炉体采用齿轮传动结构,炉体底部中心位置焊接有法兰盘 ,法兰盘与旋转轴上的法兰由螺栓连接,旋转轴通过上下轴承安装在中心机座上,构成炉体的旋转中心;

旋转炉体内部采用封闭式箱体,利用电力、燃气、柴油等能源燃烧产生热量,通过风道吹进炉体,结合炉体内的旋转装置,使烘烤产品在旋转风的作用下更加均匀,稳定。


产品结构

旋转炉体主要由炉壳、辐条、钢轨、滚轮、齿轮传动装置、中心机座及动力部分等组成。中心机座为旋转炉体的关键部件,位于旋转炉体底部中心位置,炉体旋转时以中心机座为中心旋转,中心机座由旋转轴、轴承、轴承端盖及轴承机座构成;炉壳外缘底部圆周为销齿轮结构,由上圆盘、下圆盘、销轴构成,上下圆盘上分别均布钻有大小及数量相同的圆孔 ,上下圆孔分别由销轴穿过构成销齿轮;炉壳底部焊接有辐条,辐条由炉壳底部中心位置向为辐射 ,而钢轨以一定大小的圆环结构焊接在辐条底部,钢轨直接坐落在滚轮上;滚轮通过型材构成滚轮架直接安装在机座上;中心架及机座支撑旋转炉体的重量。炉壳旋转时,由动力源连接齿轮与炉壳底部外边缘圆周构成齿轮传动,当动力源带动齿轮旋转时,炉壳以中心机座旋转 ,旋转炉体结构简图如图所示 。


产品特点

外框与内部炉膛采用1.5厚优质不锈钢、

燃烧室内采用2.0厚304不锈无缝钢管、

185mm厚保温层、

采用台湾硅酸铝保温材料、高温衔接胶皮及高温胶、保温性能好、热量流失少、内部热量可充分循环利用。

整机采用欧式三道风结构、风道结构设计独特、稳定、烘焙效果均匀一致。

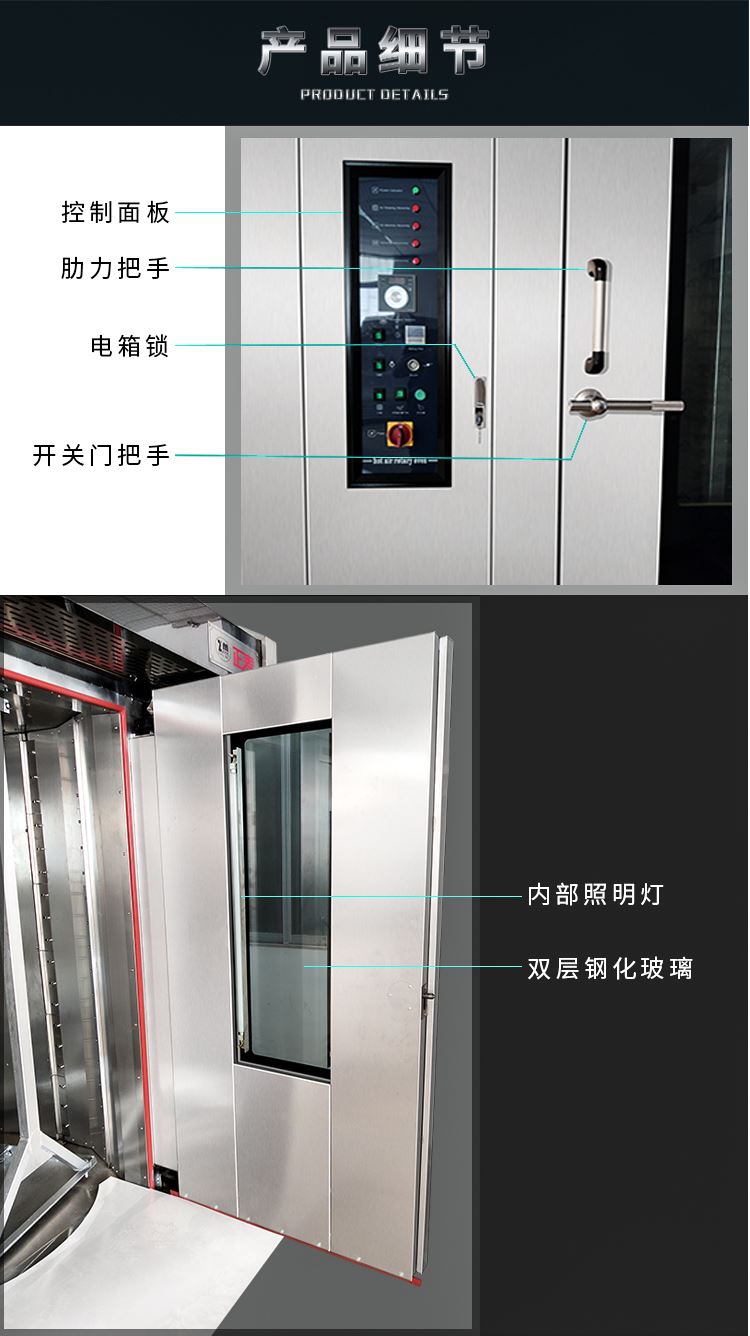

电脑操作面板、施耐德品牌电器、性能更加稳定、安全高效。

车架采用1.5mm不锈钢折弯焊接而成,车架脚轮耐高温塑料定制,可达到400度,耐磨耐高

温,灵活耐用,不伤地板,没有噪音。
